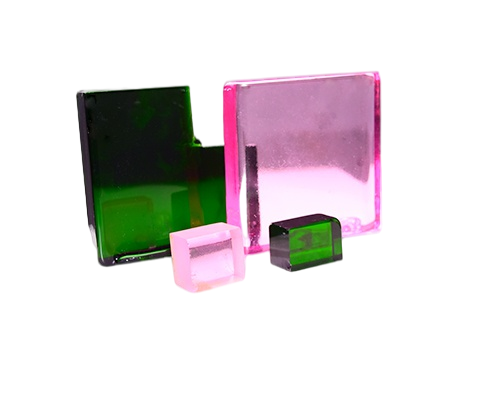

掺Er3+, Yb3+和Cr3+的玻璃激光器在1.54μm的光谱范围内提供了一种有用的相干源,对人眼相对安全,在激光雷达和测距、光纤通信、激光手术等领域有着广泛的应用。近年来由于9xxnm半导体泵源的发展,使得未掺Cr3+的激光玻璃有了长足的发展。不过由于成本的控制,掺Cr3+玻璃依然在医疗领域有着不可忽视的客户群体。
基本特性
项目
Units
Er,Yb:Glass
Er,Yb,Cr:Glass
转换温度
ºC
556
455
软化温度
605
493
线性热膨胀系数(10-7/K) (20~100ºC)
10‾⁷/ºC
87
103
导热系数 (@25ºC)
W/m. ºK
0.7
化学耐久性(在100ºC蒸馏水中的失重率)
ug/hr.cm2
52
密度
g/cm2
3.06
3.1
激光波长峰值
nm
1535
受激发截面
10‾²º cm²
0.8
激光寿命
ms
7.7-8.0
1.539
折射率 (nd) @ 589nm
1.532
dn/dt (20~100ºC)
10‾⁶/ºC
-1.72
-5.2
热系数
29
3.6
