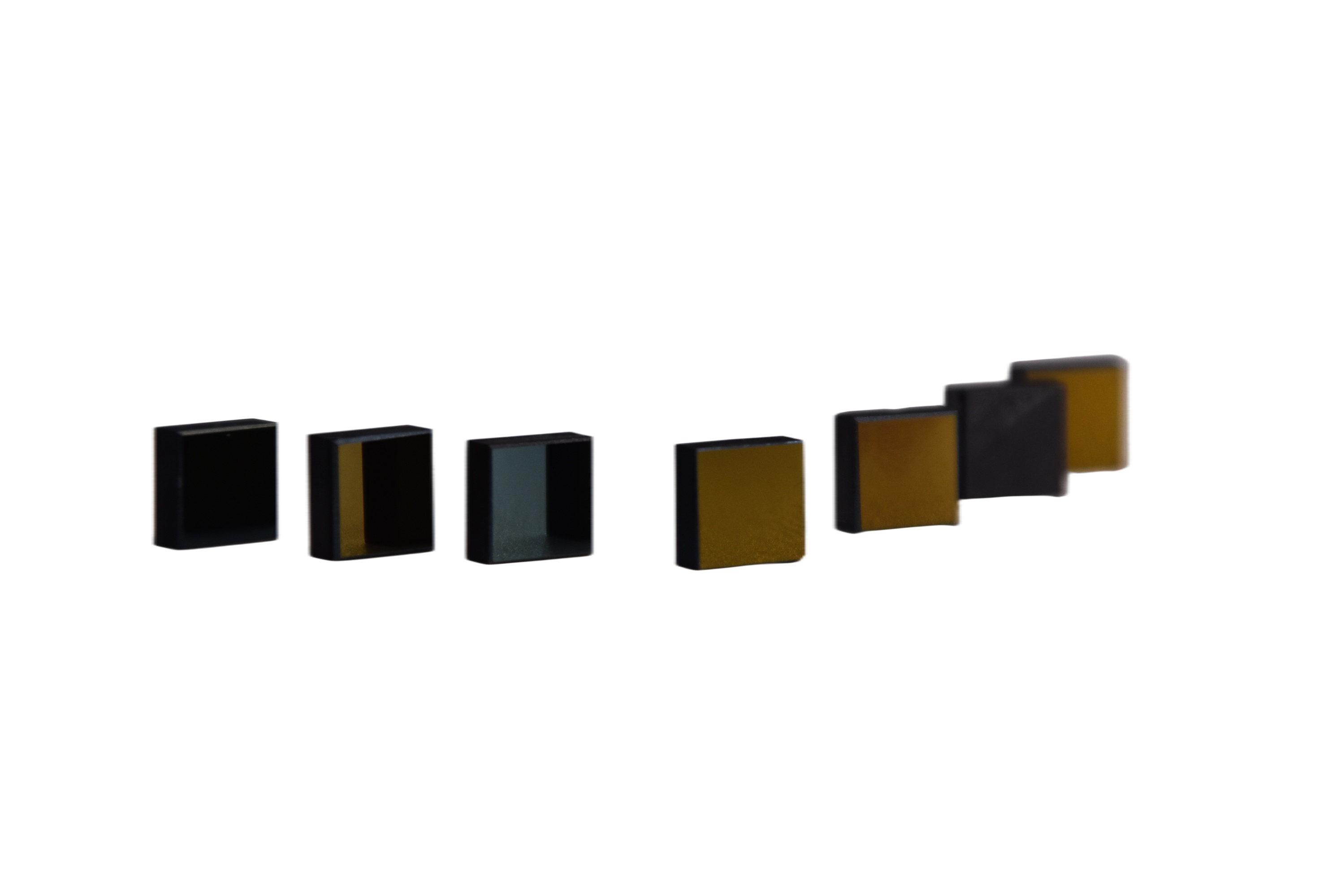

掺铬钇铝石榴石(Cr4+:YAG)是一种性能极佳的用于钕钇铝石榴石、掺钕YLF、掺钕钒酸钇和其它波长在0.8到1.2μm的掺钕或掺镱激光器的被动调Q开关的晶体。通过被动调Q开关或饱和吸收体在无需电光开关的情况下能得到充足的激光脉冲,因此减小了尺寸,排除了供给高压能量的需要。它将在被动调Q开关领域取代通常使用的LiF和染料而成为1um掺Nd激光器的优良选择。
• 寿命长;
• 抗损伤;
• 高稳定性;
• 高可靠性;
物理和化学特性
晶体结构
立方晶系
晶格常数
12.01
熔点
1970℃
莫氏硬度
8.5
密度
4.56±0.04g/cm3
比热
0.59J/g. cm3@0-20℃
弹性模量
310GPa
杨氏模量
3.17×104Kg/mm2
泊松比
0.3
抗张强度
0.13~0.26GPa
热胀系数
[100]方向:8.2×10-6/K@0~250℃[110]方向:7.7×10-6/K@0~250℃[111]方向:7.8×10-6/K@0~250℃
热导率
14W/m/K@20℃10.5W/m/K@100℃
热光系数
dn/dT =7.3×10-6/K
抗热冲击力
790W/m
溶解度
不溶解于水,微溶于普通酸
基本特性
尺寸
长度:3~20mm, 通光面尺寸:3×3~20×20mm
可根据客户需求订做
尺寸公差
厚度公差:+-0.1mm
侧面处理
磨砂加工: 400# 砂
平行度
≤ 20"
垂直度
≤ 15 ′
面型
< λ/10
光洁度
20/10 (MIL-O-13830A)
透过范围
950 nm ~ 1100nm
增透膜
≤ 0.2% (@1064nm)
损伤阈值
≥ 500MW/cm2 10ns 1Hz at 1064nm
倒角
<0.1 mm @ 45°
